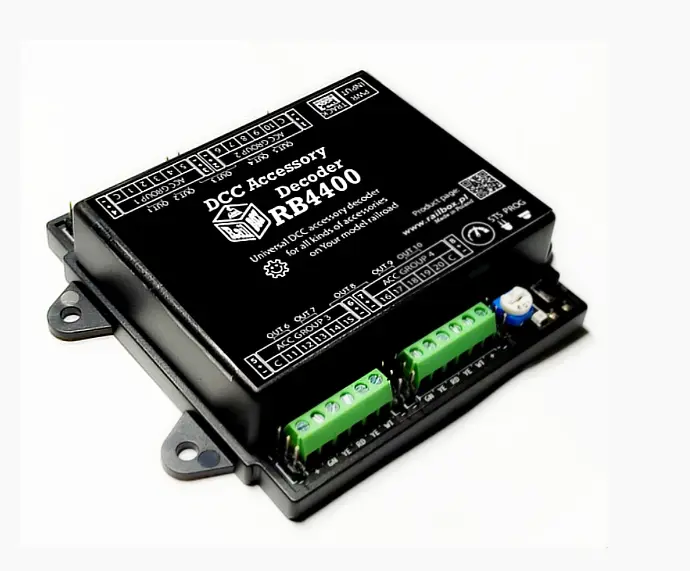

RB4400 Décodeur d'accessoires polyvalent RailBox Electronics 28 sorties

Le RB 4400 est un décodeur d'accessoires DCC universel qui peut fonctionner dans les trois modes suivants : mode de contrôle des aiguillages  (moteurs MTB et entraînements de bobines), mode de contrôle pour différents types de signalisation et mode de contrôle pour l'éclairage à LED et les servos de modèles.

Caractéristiques principales :

- Facilement configurable via l'application RailBOX : Contrôle ferroviaire

- Prend en charge le protocole Railcom®.

- Possibilité de programmer le décodeur manuellement à l'aide d'un bouton et d'un potentiomètre.

- Possibilité d'alimenter le décodeur en externe jusqu'à 24V, recommandé pour éviter de surcharger le DCC.

- Protection contre les surcharges sur toutes les sorties

- Possibilité de configuration indépendante des sorties dans chaque mode du décodeur

- Fonction SmartLED - indicateur d'état qui montre l'état de la dernière sortie commutée, y compris le signal sémaphore.

1. mode sémaphore : LED d'état supérieure (STS) - VERTE

a) Mode esclave : prend en charge 4 sémaphores (1-5 chambres) et 4 sémaphores de shuntage (2 chambres, tension de sortie de 5 V).

(b) mode esclave : fonctionne avec 4 sémaphores (1-5 compartiments) avec un déclencheur externe pour activer le signal S1 (rouge).

2. mode croisé : LED d'état supérieure (STS) - BLEUE

a) Mode esclave : supporte 10 sorties vers des moteurs (MTB ou solénoïde) et 8 entrées de contrôle de position (2 moteurs n'ont pas de capacité de contrôle de position).

b) Mode esclave : 10 sorties pour les entraînements motorisés (MTB ou solénoïde) et 8 sorties de polarité croisée (2 entraînements n'ont pas la capacité de polarité croisée).

3) LED et mode servo : LED d'état supérieure (STS) - JAUNE

a) Mode esclave : 20 sorties pour la LED et 8 sorties pour le servo

b) Mode esclave : 20 sorties dédiées aux LED et 8 sorties pour les relais haute tension.

Paramètres techniques :

- Dimensions du décodeur - 88 x 104 x 22 mm.

- Alimentation du décodeur - 7 - 20 V AC/DC.

- Charge maximale des sorties - 2,5A, toutes les sorties - 5A.

- Charge maximale sur le bus 5V : 1A

- Résistance des sorties intégrées pin1-8 : 1 kOhm

Tutoriel : connexion du décodeur d'accessoires RB 4400 PRO au panneau de commande PIKO SmartControl WLAN, programmation de l'adresse et configuration de l'entraînement. Le principe reste le même avec les autres centrales DCC.

0:06 Pontage du décodeur

0:14 Connexion au panneau de contrôle (connecteur MAIN)

0:31 Commutation du mode de fonctionnement du décodeur (LED bleue - mode croisé)

0:50 Ajout d'aiguillages à l'aide du clavier (10 - base et 19 - extrémité à vérifier)

3:43 Activation du mode de programmation du décodeur (LED - blanche)

4:00 Envoi d'une commande à partir du clavier - commutation d'un aiguillage

4:45 Raccordement des entraînements au décodeur

4:58 Vérification du fonctionnement

5:13 Réglage de l'heure de commutation
