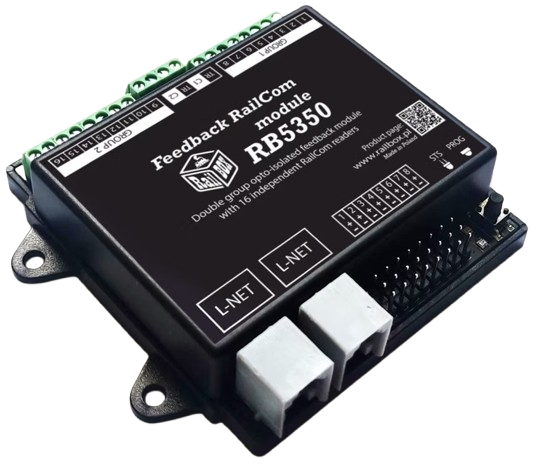

RB5350 Module de rétrosignalisation à 16 entrées LocoNet® avec Railcom intégré de RailBOX Electronics

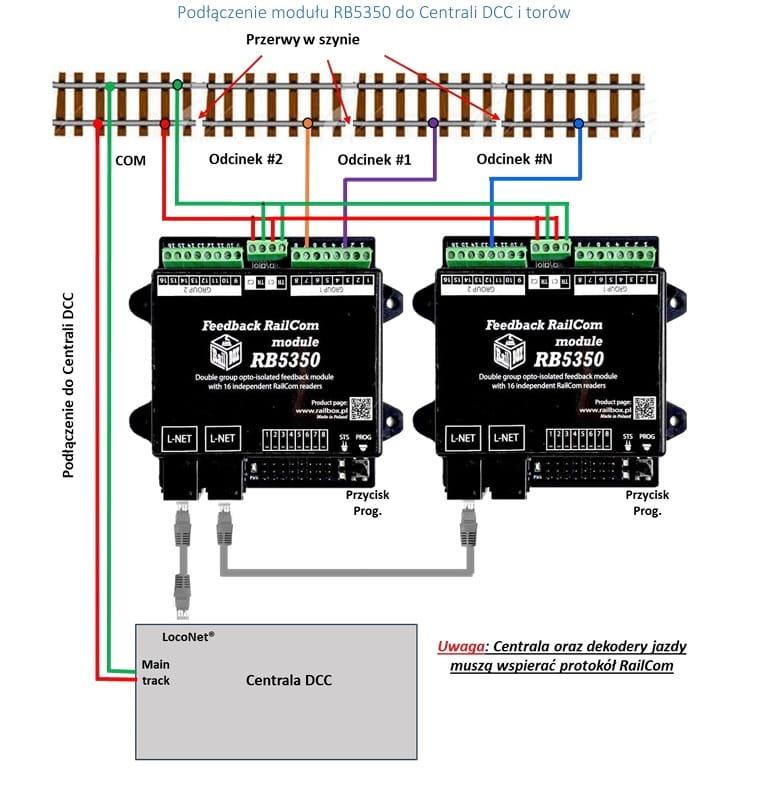

Application

Le module RB5350 sert à obtenir des informations sur l'occupation des sections de voie ainsi que sur l'adresse de la locomotive se trouvant sur cette section en lisant les données transmises par le décodeur via le bus Railcom. Les informations obtenues sont transmises par des commandes standard du bus LocoNet.

Fonctions de base :

·        16 sections de voie indépendantes

·        2 groupes d'entrées opto-isolées indépendants (possibilité de connecter deux busteurs)

·        8 entrées logiques 5V supplémentaires avec adresse de retour d'information séparée

·        Charge maximale d'une entrée jusqu'à 5A

·        Indicateur d'état du bus DCC et de la dernière entrée commutée

·        Fonctions du bus Railcom : lecture d'adresse, PoM

·        Bouton de programmation d'adresse

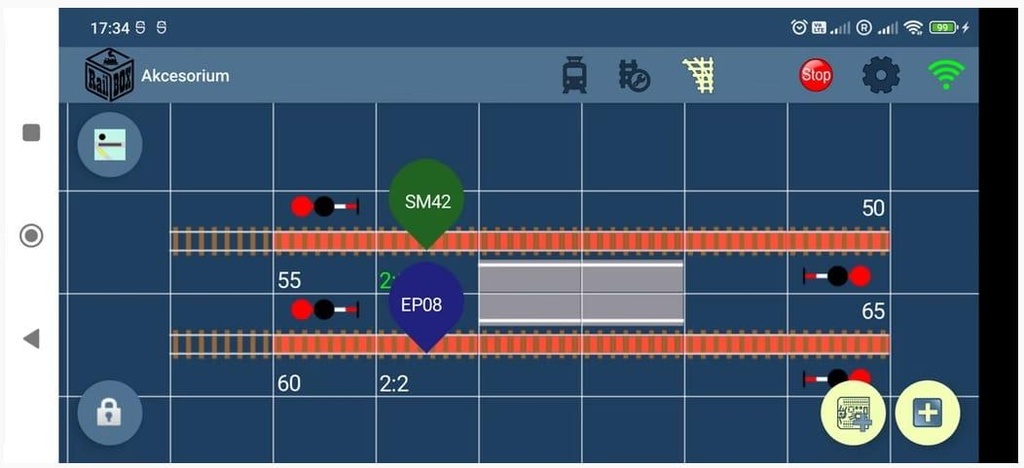

·        Mise à jour du logiciel via les applications Railbox : Railroad Control

Caractéristiques techniques :

·        Consommation électrique du bus LocoNet : 25 mA

·        Charge maximale d'une entrée vers les voies : 5 A

·        Charge maximale d'un groupe : 7 A

·        Sensibilité des entrées : 2,2 mA

·      Charge maximale du rail externe 5V : 50mA

·        Dimensions du module - 88 x 104 x 22 mm.

Couleurs affichées sur la diode d'état

Diode supérieure :

·        Verte : rail DCC connecté et actif.

·        Bleu clair : le module reçoit des données via Railcom.

·        Jaune : bus DCC non connecté ou inactif.

·        Blanc : mode programmation.

Diode inférieure :

·        Rouge : la dernière entrée commutée est occupée.
