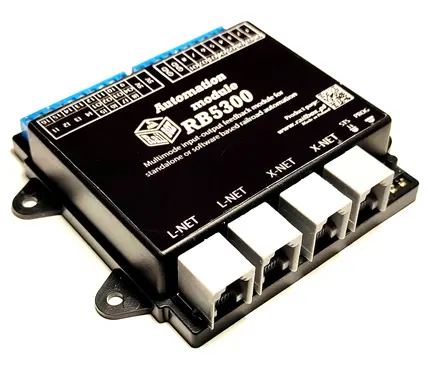

RB5300 Module de rétrosignalisation à 16 entrées LocoNet® XpressNet® et de numérisation de TCO RailBOX Electronics

Le module RB5300 sert à « numériser » les pupitres analogiques cubiques et de type DIY. Il permet de contrôler les décodeurs d'accessoires (décodeurs d'aiguillages, de signaux, etc.) à l'aide de boutons et de commutateurs. Le module permet également d'afficher la position des aiguillages, des signaux, des itinéraires et l'état d'occupation des sections à l'aide de LED intégrées au pupitre.

Fonctions de base :

·       Prise en charge de 64 LED

·       Prise en charge de 16 commutateurs de type ON/OFF ou momentané

·       La communication avec la centrale DCC s'effectue via le bus XpressNet ou LocoNet

·       Configuration pratique dans l'application RailBOX : Railroad control

·       Fonction SmartLED – indicateur d'état qui affiche l'état de la dernière sortie commutée, y compris le signal du feu de signalisation

1.     Mode 16 entrées : diode d'état supérieure (STS) - VERTE : prend en charge jusqu'à 16 entrées destinées aux commutateurs

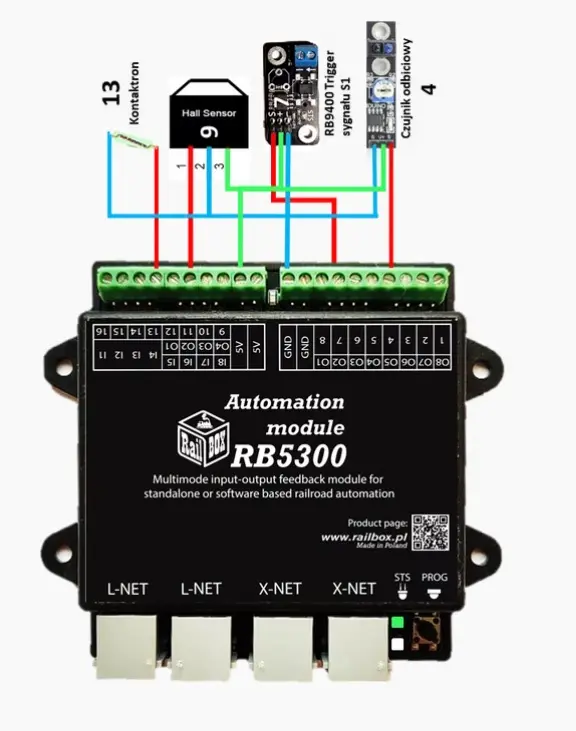

2.     Mode 16 entrées de rétrosignalisation : diode d'état supérieure (STS) - VERTE, la diode STS inférieure s'allume en BLANC : prend en charge jusqu'à 16 entrées destinées aux capteurs de retour d'information

3.     Mode mixte 8 entrées + 16 sorties LED : diode d'état supérieure (STS) - JAUNE prend en charge jusqu'à 8 entrées destinées aux commutateurs et jusqu'à 16 sorties LED

4.     Mode 64 sorties LED : diode d'état supérieure (STS) – BLEUE : prend en charge jusqu'à 64 sorties destinées aux LED via une carte avec sorties pin RB 9510

Caractéristiques techniques :

•       Dimensions du module - 88 x 104 x 22 mm.

•       Alimentation du module via le bus XpressNet ou LocoNet.

•       Les sorties LED disposent d'un circuit de commande dédié, aucune résistance externe n'est nécessaire

•       Consommation électrique du module : 25 mA

•       Charge maximale du bus externe 5 V : 50 mA
