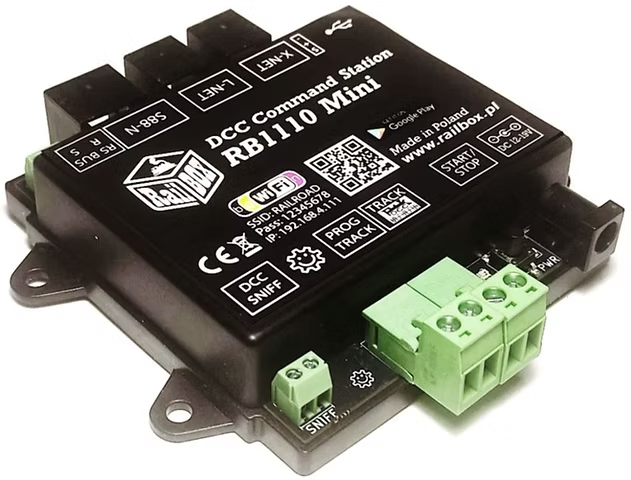

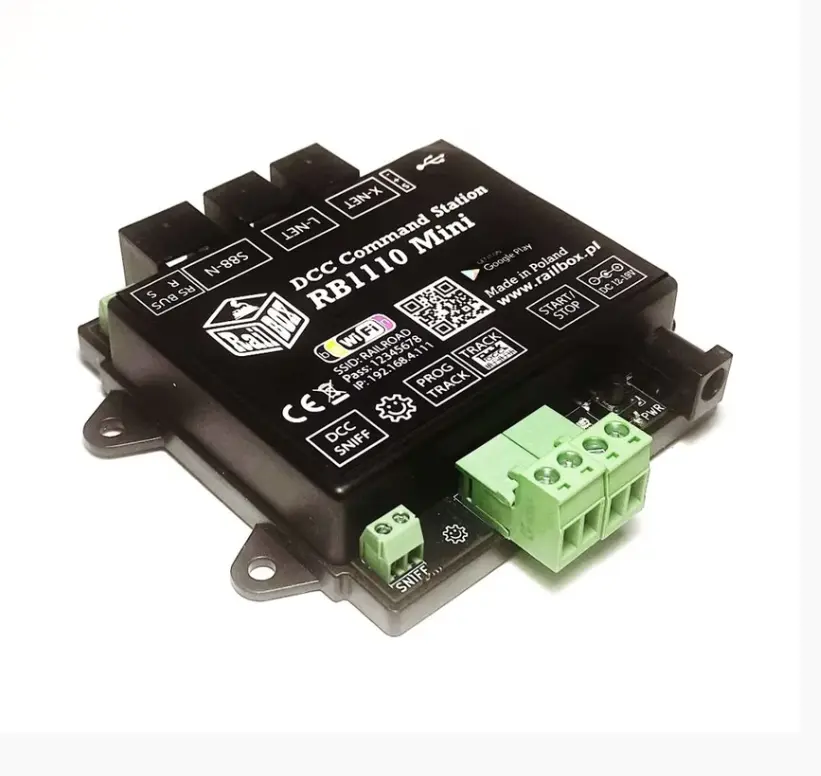

RB1110-mini Centrale DCC avec Wifi intégré USB X-PressNet Loconet S88-N RS voie de programmation RailBox Electronics

L'unité de contrôle RB 1110-mini est conçue pour contrôler les trains miniatures équipés de décodeurs DCC et pour faire fonctionner les décodeurs accessoires (décodeurs d'aiguillage, décodeurs servo, etc.). Conforme à la norme NRMA DCC, elle supporte les protocoles XpressNet® version 3.6, LocoNet®, LenzLAN et Z21® via Wi-Fi et S88 et RS Bus pour les capteurs de retour. Le contrôle peut être effectué via une tablette (téléphone) avec l'application RailBOX installée : Railroad Control (ou autre, par exemple Roco Z21®) ou un clavier supplémentaire compatible avec XpressNet®, LocoNet®.

Application

La centrale RB1110 et sa version plus récente, la RB1110-Mini, sont conçues pour commander des modèles réduits de trains équipés de décodeurs DCC, ainsi que pour gérer des décodeurs d'accessoires, tels que les décodeurs d’aiguillages ou de signaux. Les appareils sont conformes à la norme NMRA DCC et prennent en charge les protocoles suivants : XpressNet® version 4.0, LocoNet® (y compris LocoNet-TCP/IP), LenzLAN, Z21®, WiThrottle, ainsi que les modules de rétrosignalisation via les protocoles S88, LocoNet® et RS-Bus.

Le contrôle peut s’effectuer via des applications mobiles telles que RailBOX: Railroad Control, Roco Z21®, Engine Driver ou d'autres, ainsi qu'à l'aide de manettes compatibles avec les protocoles XpressNet®, LocoNet® ou WiThrottle. Il est également possible de piloter le système depuis un ordinateur à l’aide de logiciels comme GBBkolejka, iTrain, RocRail ou TrainController.

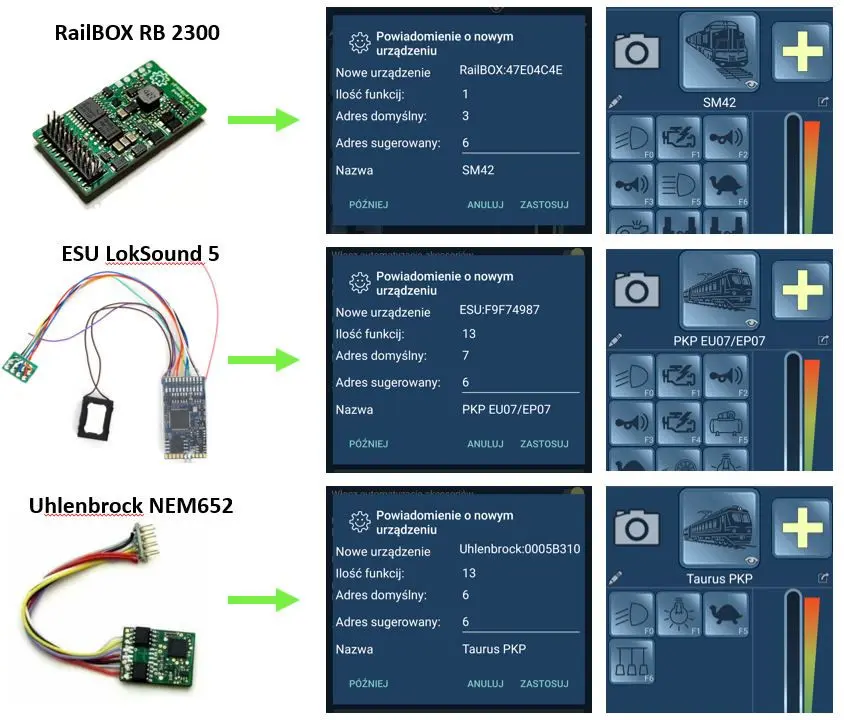

La détection automatique des décodeurs DCC modernes est possible grâce à la prise en charge des protocoles RailCom et DCCA.

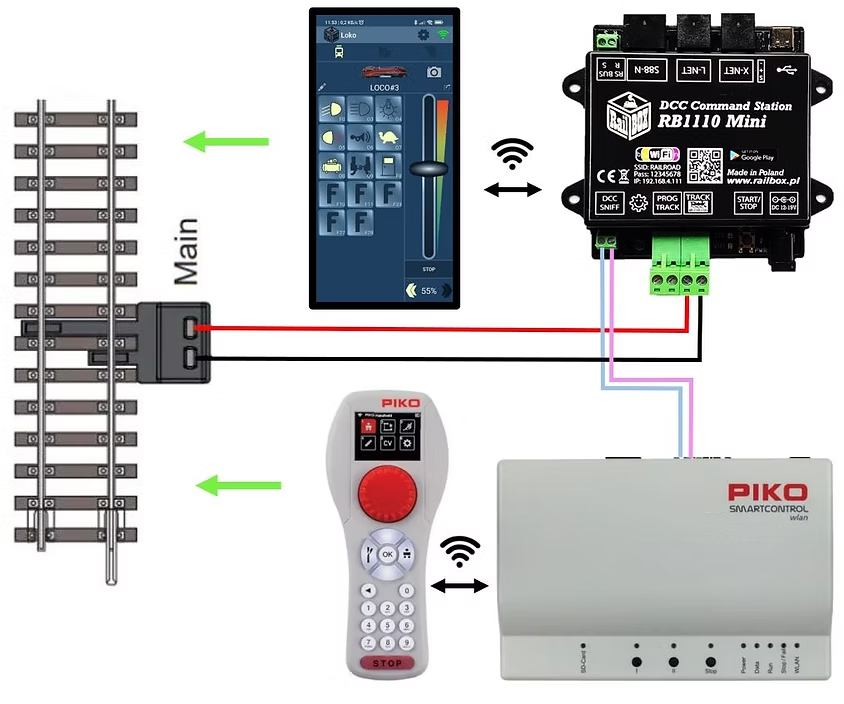

Le modèle RB1110-Mini permet également de connecter une centrale externe via l’entrée DCC-Sniff.

La centrale est équipée de ports individuels : XpressNet®, s88-N, RS-Bus, LocoNet®, USB-C et dispose d’un module Wi-Fi intégré.

Fonctionnalités principales :

• Prise en charge de jusqu’à 60 locomotives actives (adresses 1–10239)
• Nombre illimité de locomotives dans l'application RailBOX: Railroad Control
• Prise en charge des manettes via XpressNet® (ex. : Lokmouse, Multimaus, Rocomouse, Lenz LH01/LH90/LH100)
• Prise en charge des manettes via LocoNet® (ex. : FRED, Piko SmartControl®)
• Prise en charge des manettes via le protocole sans fil WiThrottle
• Commande via une centrale externe grâce à l’entrée DCC-Sniff (RB1110-Mini)
• Configuration facile et gestion des accessoires via une carte interactive dans l'application RailBOX: Railroad Control
• Système de détection automatique des décodeurs (RailCom, DCCA)
• Prise en charge des adresses d’accessoires 1–2044
• Lecture et écriture des CV en modes voie de programmation, PoM et PoM ACC
• Prise en charge de 28 et 128 crans de vitesse et des fonctions de F0 à F63
• Prise en charge de la rétrosignalisation via S88, LocoNet®, RS-Bus

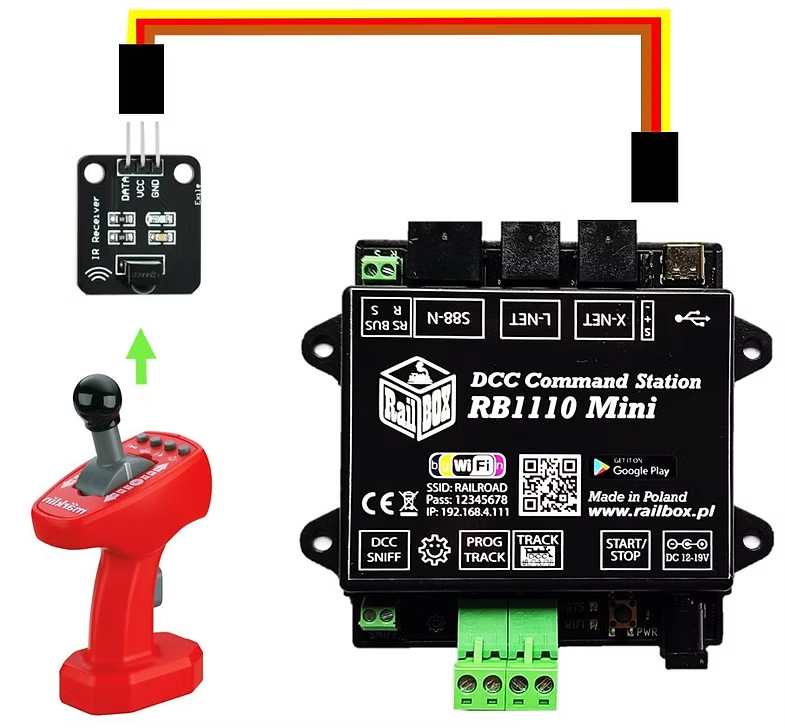

• Port d’extension supplémentaire pour la connexion de modules externes (ex. : récepteur IR pour les manettes Märklin "MyWorld") – uniquement sur RB1110-Mini
• Indicateur de tension et de consommation de courant (affichage LED – uniquement sur RB1110)
• Reprise automatique de la tension DCC après un court-circuit
• Module Wi-Fi intégré
• Mise à jour du firmware via l'application RailBOX

Caractéristiques techniques :

• Dimensions de la centrale :
  • RB1110 : 90 x 110 x 45 mm
  • RB1110-Mini : 100 x 104 x 22 mm
• Alimentation – DC 12–19 V / min 3,4 A
• Sortie DCC – tension dépendant de l’alimentation utilisée, max. 3 A

Charge maximale de la centrale :

Important : La charge maximale instantanée de la centrale est de 3 A. Cela signifie qu’un nombre limité de trains peut circuler simultanément sur le réseau, et qu’un nombre limité de décodeurs d’accessoires peut être utilisé sans booster additionnel. Exemples de consommation électrique :

• Décodeur de traction : env. 0,2 A
• Décodeur de traction + son : env. 0,3 A
• Décodeur d’éclairage (bande LED) : env. 0,05 A

Connexion

ATTENTION : Ne pas utiliser de clips d’alimentation pour rails avec condensateur intégré (par ex. Piko 55270) ou similaires avec une centrale DCC. Ces clips sont conçus pour une alimentation en courant continu (DC) et ne sont pas adaptés au courant pulsé DCC. Leur utilisation peut endommager la centrale DCC, et un tel dommage ne sera pas couvert par la garantie.
