Fonctions principales

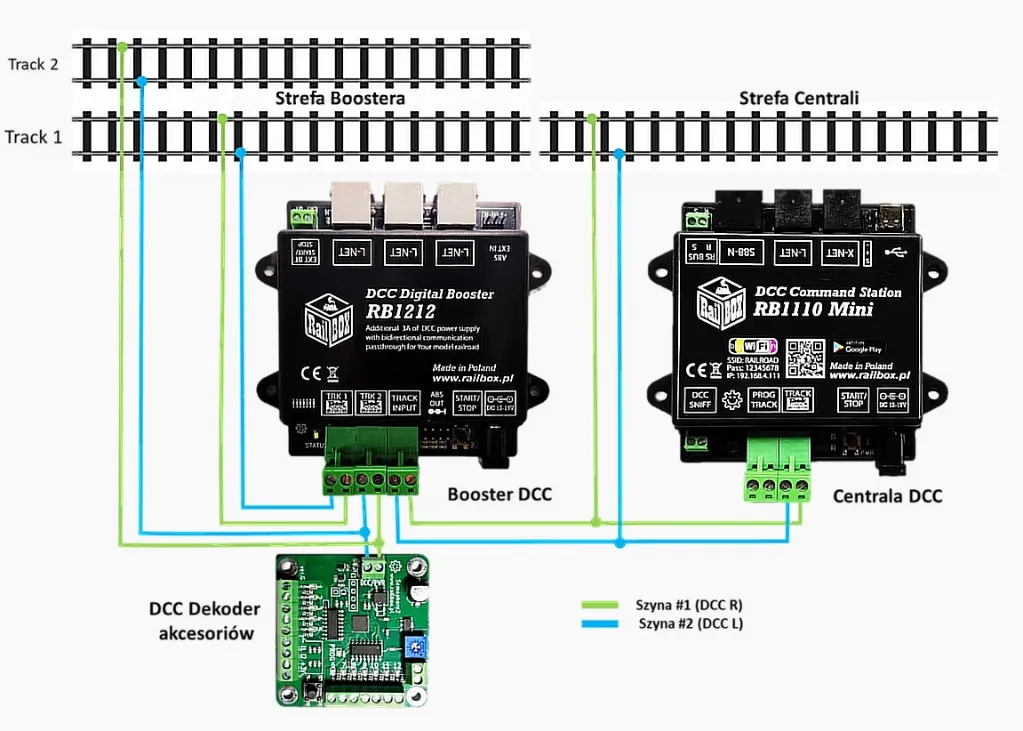

• Deux possibilités d’entrée du signal DCC : via l’interface LocoNet® ou via l’entrée DCC IN (voie)
• Fonction redémarrage automatique après court-circuit (« Auto-restart »), configurable via CV 140
• Possibilité de raccorder un bouton externe pour la commande locale Start/Stop ou pour l’envoi d’une commande vers la centrale numérique (configuration via CV 117)
• Commande indépendante de l’alimentation de la voie (Start/Stop) via le bouton intégré, avec synchronisation automatique possible avec l’état de la centrale numérique

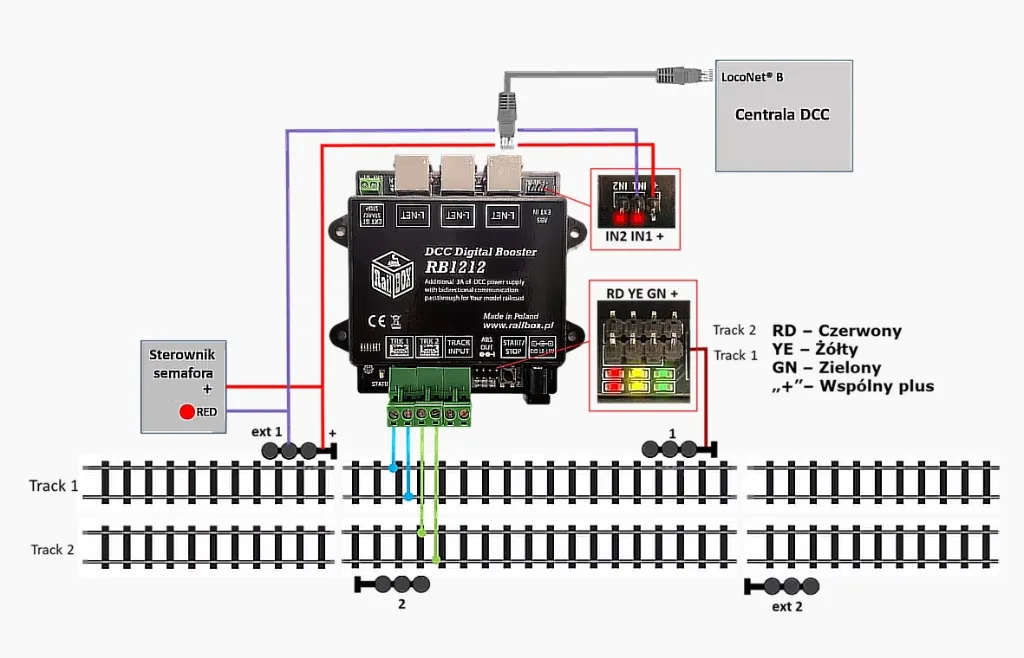

• Système de block automatique pour deux voies (RB1212 uniquement)
• Détecteur d’occupation intégré ainsi que récepteur RailCom pour la transmission de l’état d’occupation et de l’adresse de la locomotive vers la centrale numérique via LocoNet®
• Configuration via PoM (programmation sur voie principale) avec l’adresse locomotive 9999

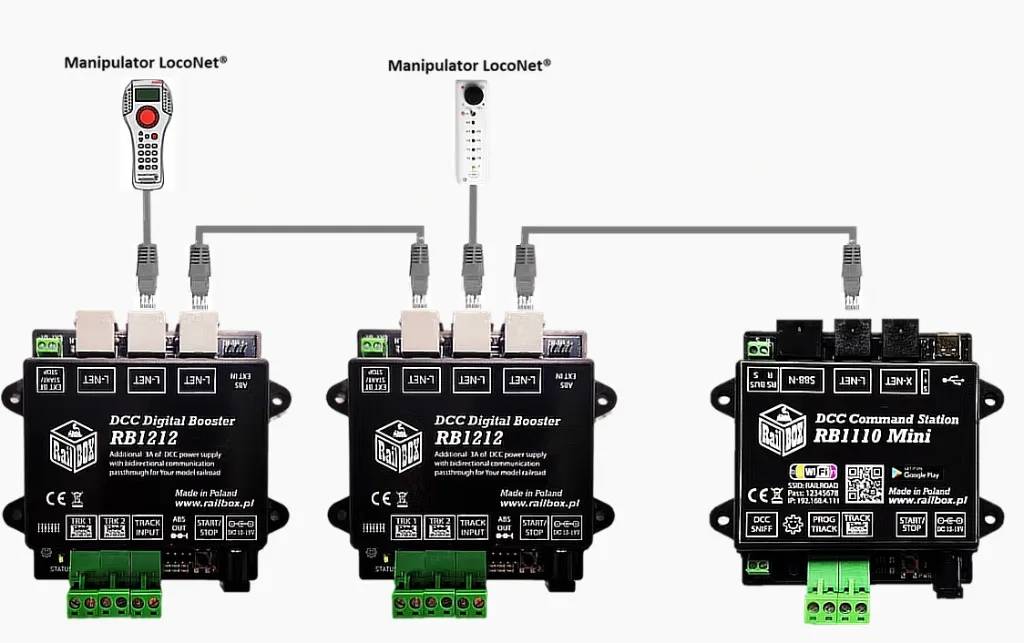

• Trois connecteurs LocoNet® :
– raccordement du booster à la centrale numérique via le bus LocoNet®-B– raccordement direct de commandes manuelles (par ex. PIKO ou FRED) (uniquement avec les centrales RailBOX)– raccordement de boosters ou modules supplémentaires
• Mise à jour du firmware via la centrale RB1110 (modèles RB121X uniquement)
Caractéristiques techniques
RB121X : 100 × 104 × 22 mm
Alimentation: 12–20 V DC, minimum 3,4 A
Sortie DCC (voie): Tension de sortie dépendante de l’alimentation utilisée
Courant de sortie maximal : 3 A

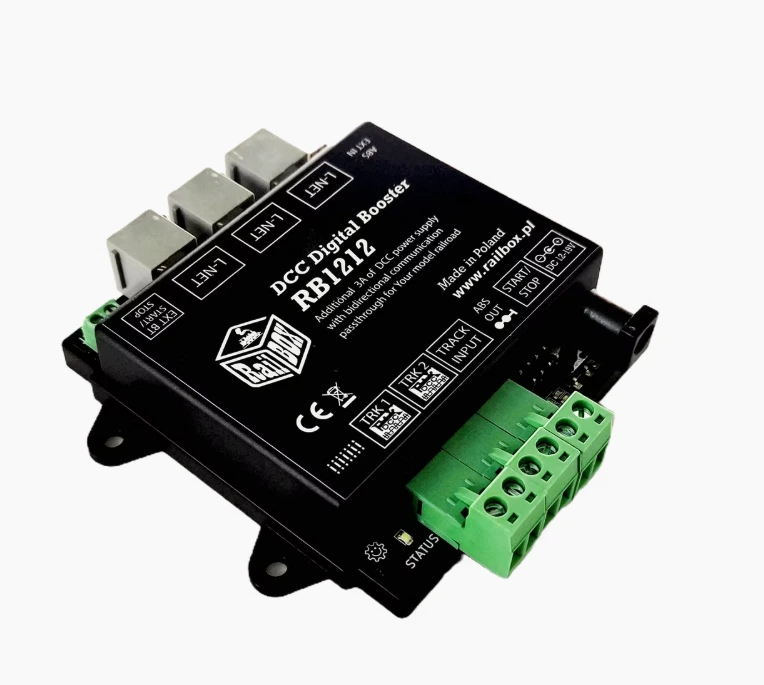

Le booster DCC sert à amplifier le signal de commande DCC dans les réseaux ferroviaires miniatures et permet (modèle RB1212 uniquement) la mise en place d'un blocage automatique de ligne (SBL) sur les tronçons connectés au booster. Il est équipé d'une interface LocoNet® permettant de transmettre l'état d'occupation des tronçons connectés ainsi que l'adresse du décodeur de la locomotive. Le booster prend également en charge le protocole RailCom®, qui permet la transmission de données de retour des décodeurs vers la centrale.
Fonctions de base :
Deux entrées de signal DCC : connecteur LocoNet® ou entrée DCC IN pour le raccordement des voies du réseau.
Fonction « Auto restart » après un court-circuit (configuration de l'action dans CV 140)
Possibilité de connecter un bouton externe pour gérer la fonction Start/Stop localement ou transmettre la commande à la centrale (configuration dans CV 117)
Commande indépendante de l'alimentation des voies (Start/Stop) à l'aide d'un bouton sur la carte du décodeur et possibilité de synchronisation automatique avec l'état de la centrale DCC.
Système de blocage linéaire automatique (SBL) sur deux voies (uniquement pour le RB1212).
Capteur d'occupation de tronçons intégré et lecteur de signal Railcom pour transmettre l'état d'occupation et l'adresse de la locomotive à la centrale DCC via l'interface LocoNet®.
Configuration via PoM CV sur la locomotive avec l'adresse 9999.
Trois connecteurs LocoNet® :
Connexion du booster à la centrale via le bus LocoNet®-B.
Connexion directe de manettes (par ex. PIKO ou FRED) (uniquement avec les centrales RailBOX).
Connexion d'autres boosters ou modules au système.
Possibilité de mettre à jour le logiciel de l'appareil via la centrale RB1110 (concerne uniquement les modèles RB121X).
