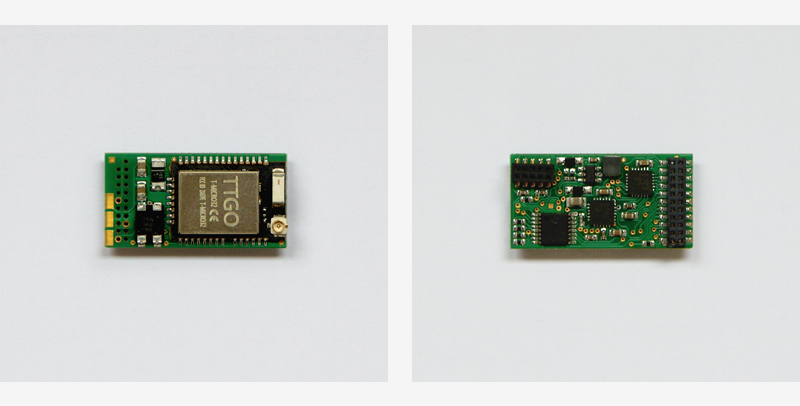

CTC-Module pour locomotive -21mtc_470μF P2-05-20

Le module de locomotive CTC-21mtc n'est utile que pour les locomotives équipées de l'interface 21mtc de Märklin. Grâce à son connecteur normalisé, ce module de locomotive peut être installé sans soudure. Pour les locomotives plus anciennes, il existe sur le marché diverses platines d'adaptation avec des pastilles de soudure ou des câbles plus grands.

 Description

Optimisé pour les locomotives avec interface Märklin 21mtc

Dimensions 30 x 15,5 mm

Processeur Espressif ESP32

Tension d'entrée env. 9 V à 24 V DC ou courant numérique ou AC (avec condensateur de soutien)

Sortie moteur 1x moteur à courant continu : courant permanent 1,0 A, pic 2,8 A

Sorties de commutation 6x 500 mA LowSide (F0L, F0R, AUX1 à AUX 4)

2x numériques (AUX5, AUX6)

Courant total max. 2 A

Interfaces Récepteur CTC-IR, bus de train (par ex. comme I2C), 2x Servo, 2x Input

Courant en ligne passif TBD

Courant boot 50 mA à 15 V

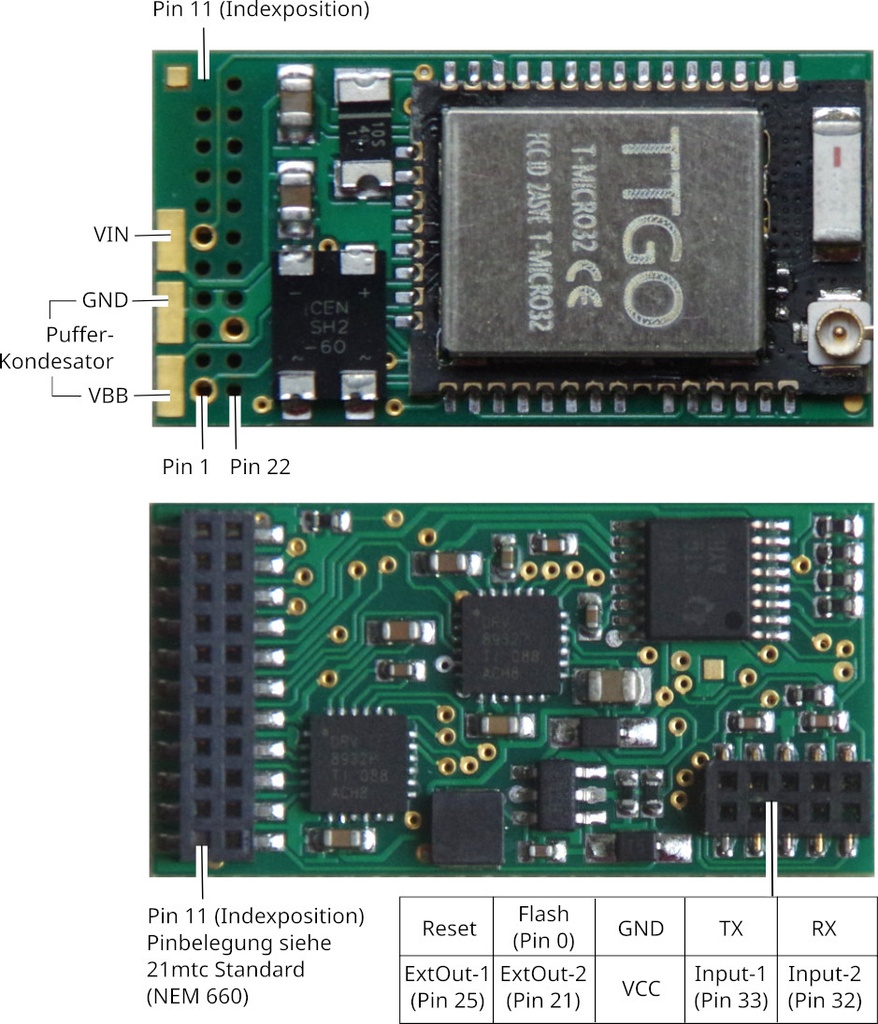

Raccordement

Remarques :

Lors du choix de la tension d'entrée, n'oubliez pas que les moteurs, lampes, ... raccordés au module CTC doivent également supporter cette tension !

Le bus de train n'est pas supporté par le firmware actuel.

Lors du soudage des câbles pour le condensateur tampon, veiller à ne pas gêner l'enfichage de la prise 21mtc.

Pour le raccordement

brancher le module CTC sur la prise 21mtc à 22 broches.

brancher le récepteur IR CTC optionnel sur la prise à 10 pôles du module CTC (le marquage rouge est dirigé vers le centre de la platine).

L'affectation des prises de lumière et AUX aux interrupteurs dans l'application peut être configurée librement (Cfg.xml).

Autres connexions

Deux autres sorties de commutation de 500 mA maximum sont disponibles sous ExtOut-1 et ExtOut-2.

Deux entrées numériques sont disponibles sous Input-1 et Input-2.

Récepteur IR

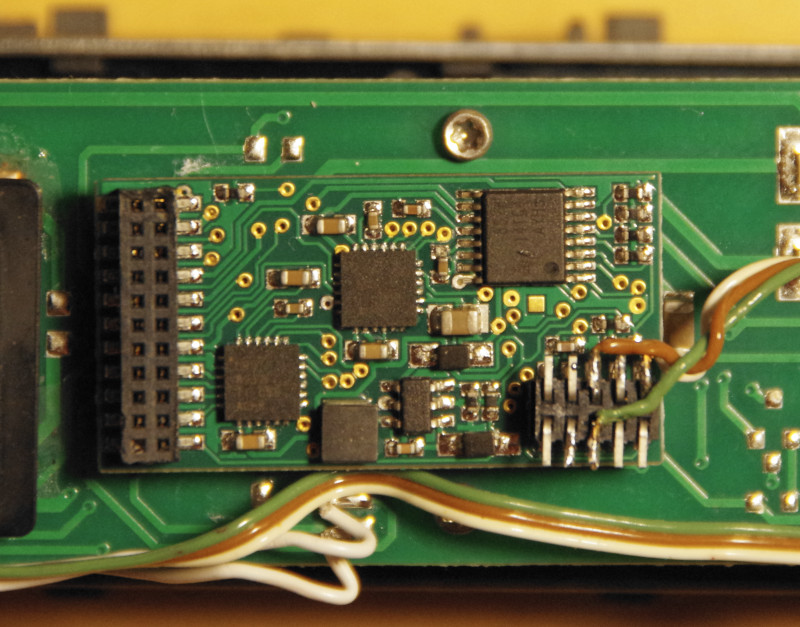

Pour le récepteur IR, nous vous fournissons un câble avec une fiche à 10 pôles adaptée. Monté dans une locomotive Märklin BR 247 (#36292), il ressemble à ceci :
