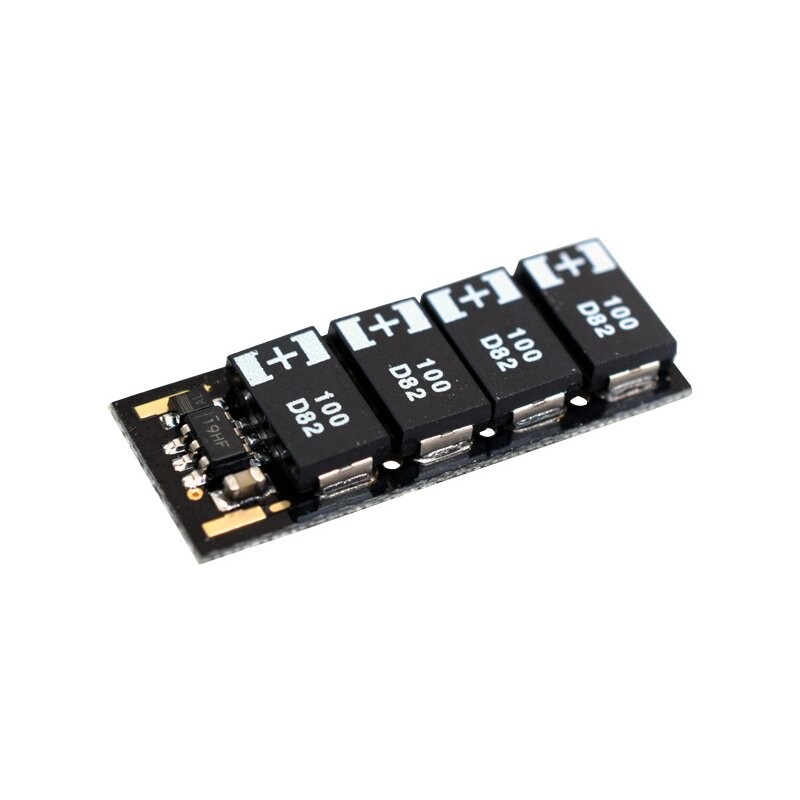

Power Pack échelle N Fichtelbahn 100120

Powerpack de locomotive - Puff-N et Puff-H0 Mini-accumulateurs d'énergie pour l'échelle N et l'échelle H0

En cas de difficultés de contact, par exemple sur un aiguillage, une locomotive numérique s'arrête rapidement si une prise de courant sûre ne peut pas être effectuée sur plusieurs essieux. Il est possible de remédier à cette situation à l'aide d'un accumulateur d'énergie.

Ce powerpack alimente brièvement le moteur et le décodeur avec le courant nécessaire.

Le tamponpowerpackdensateur ou aux tensions internes du décodeur (tension continue).

Le démarrage électronique progressif permet d'éviter que la recharge de l'accumulateur d'énergie ne provoque des arrêts du booster ou des problèmes lors de la configuration ou de la mise à jour des décodeurs.

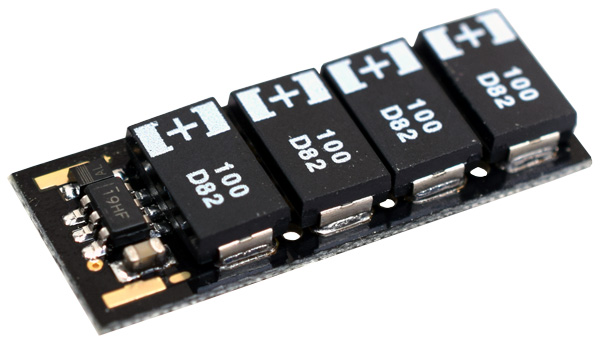

Caractéristiques techniques pour Puff-N :

- max. 18V tension de voie / tension de traction

- capacité de 400μF pré-équipée, extensible à 900μF

- avec démarrage progressif - protection contre l'arrêt du booster

- le décodeur reste programmable

- 23mm x 9mm, peut être raccourci à 9mm x 9mm avec 300μF

- 2,5mm de hauteur avec 400μF

- extensible à 4,5mm avec 900μF

Extension :

Avec l'extension "5x condensateurs Puff"

vous pouvez étendre l'accumulateur d'énergie de 400μF à 900μF (Puff-N) et de 1100µF à 2300µF (Puff-H0).

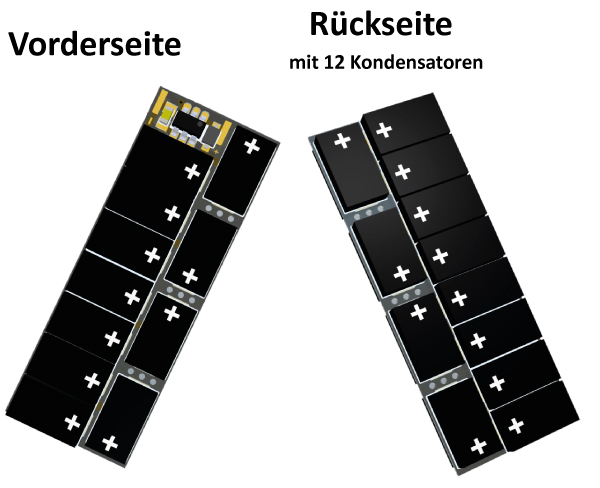

Les 5 condensateurs peuvent être montés sur les deux variantes de Puff

peuvent être soudés au dos de la platine.

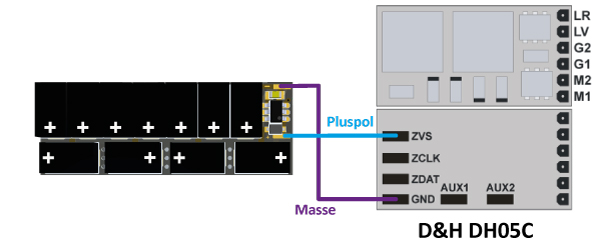

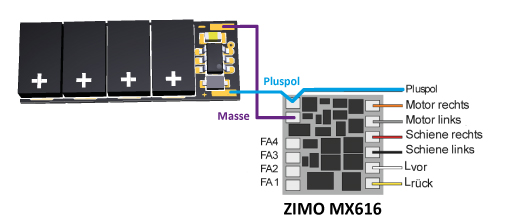

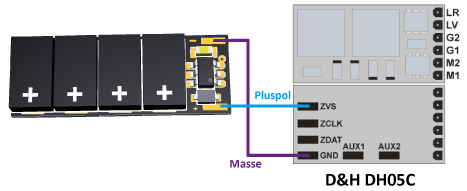

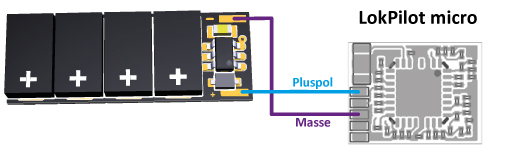

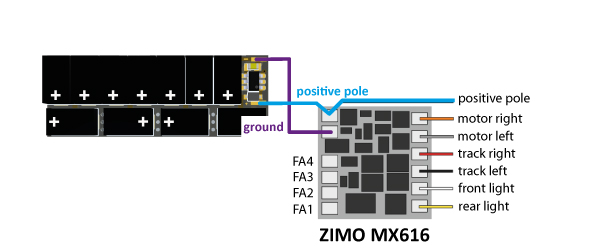

Convient à tous les décodeurs :

Un fonctionnement est possible sur tous les décodeurs de locomotive/véhicule avec des connexions de condensateur, de mémoire tampon ou directement sur la tension interne du décodeur.

La tension de voie / tension de traction disponible doit être de 18V maximum.

Valeurs normalisées NMRA pour la tension de voie / tension de traction :

Système H0 : 14V - 16V

Système TT : 12V - 14V

Système N : 11V - 13V

Système Z : 9V - 11V

Le "pôle positif" est désigné différemment selon les fabricants (U+, pôle commun, pôle positif, VCC).

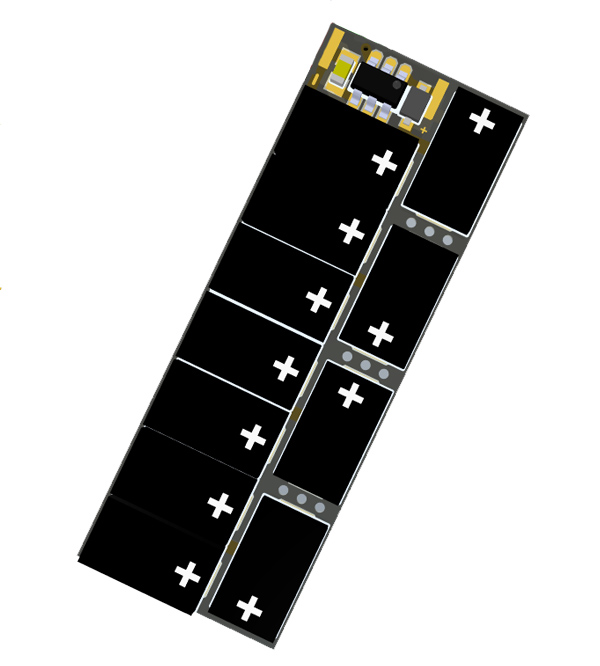

Données techniques pour Puff-H0 :

- max. 18V tension de voie / tension de traction

- 1100μF capacité pré-équipée, extensible jusqu'à 2300μF

- avec démarrage progressif - protection contre l'arrêt du booster

- le décodeur reste programmable

- 35mm x 13mm, peut être raccourci à 9mm x 13mm avec 400μF

- 2,5mm de hauteur avec 1100μF

- extensible à 4,5mm à 2300μF

Caractéristiques techniques / remarques pour les deux versions :

Puff-N et Puff-H0 peuvent être combinés entre eux.

il est possible d'utiliser plusieurs Puff-PCB en parallèle

il est possible de connecter des condensateurs / condensateurs électrolytiques externes aux deux versions de Puff

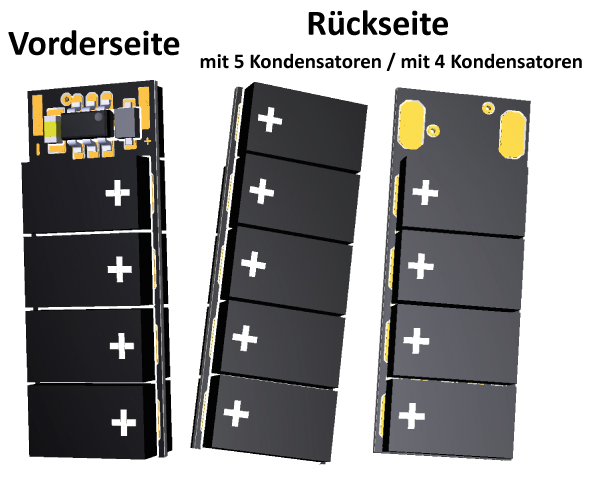

les PCB peuvent être séparés au niveau des trous et néanmoins être équipés manuellement sur la face arrière

les pièces détachées peuvent être reconnectées à la carte principale à l'aide d'un câble de raccordement en toron

il n'y a pas de limite de capacité en cas d'utilisation de condensateurs externes

(attention à la résistance à la tension des condensateurs !)

Important :

Veillez à ce que la polarité des condensateurs soit correcte lorsque vous équipez manuellement la face arrière ou que vous raccordez à nouveau des pièces de PCB détachées à la carte principale.
