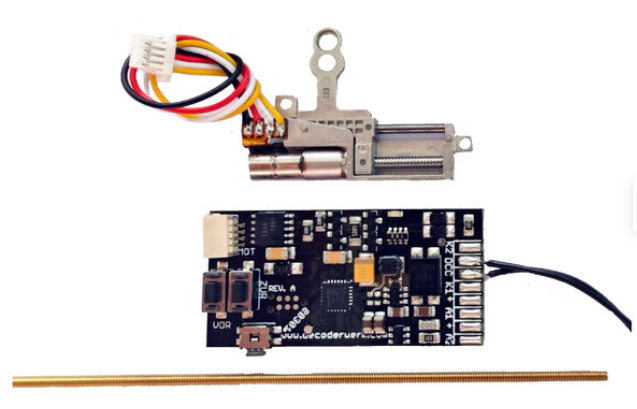

80301 Moteur lent sous table universel avec décodeur intégré, RailCom DecoderWerk 80301

RailCom est une marque déposée de Lenz Elektronik Sàrl.Le décodeur dispose d'une sortie moteur et de 2 sorties de commutation lumineuse ainsi que de RailCom.

Le décodeur possède 2 entrées de contact pour la commutation analogique et le déclenchement manuel.

Le décodeur peut également être commandé manuellement via 2 boutons-poussoirs intégrés (par ex. analogique).

Le fonctionnement peut se faire avec DCC ou Märklin® Motorola.

Programmation possible à l'état monté grâce à RailCom.

L'entraînement est à rotation lente (réglable).

Le décodeur convient à la commande de tous les aiguillages de trains miniatures de tous les fabricants.

La course est réglable de 0 à 11mm en 1024 pas (0,01mm par pas).

Contrôle de qualité à 100% de tous les décodeurs

Développement et production en Allemagne

Nous utilisons exclusivement des composants de fabricants de marques renommées

Compatible

Entraînement L'entraînement est l'alternative idéale pour les entraînements électriques des aiguillages et commute silencieusement, sûrement et lentement de manière réaliste. La vitesse et la trajectoire sont faciles à régler, de sorte que le moteur fonctionne de manière universelle, indépendamment de l'écartement ou du système de voie.

Tension

Montage

Tension de voie 9-24V

Le décodeur est directement alimenté par la tension de la voie. Il n'est pas possible de raccorder une alimentation séparée.

Puissance

9-24V tension continue

Courant de 0,5A

Les sorties d'éclairage peuvent être chargées de 0,5A et fournissent une tension continue de 9-24V.

Besoin

Courant de repos inférieur à 10mA

Le décodeur lui-même a besoin de moins de 10mA au repos. Le besoin en courant de la sortie dépend de l'article connecté.

Court terme Les décodeurs sont protégés contre les courts-circuits par un fusible à réarmement automatique.

Couplage

Intelligence artificielle Du moins un peu. Le décodeur dispose d'un mode d'apprentissage automatique pour l'adressage. Il te suffit d'appuyer sur un bouton et d'appeler les adresses souhaitées sur ta centrale. C'est terminé !

Télécommande Le décodeur peut être configuré directement sur son lieu d'utilisation à partir d'une centrale DCC grâce à la Programmation sur Main. Toutes les CV peuvent alors être mises à jour.

Inspection Le décodeur peut être configuré sur une voie de programmation DCC. Toutes les CV peuvent être lues et écrites en mode direct.

Configuration

Standard Par défaut, la sortie fait de petits pas et déplace le moteur lentement. Le temps est réglable.

Le décodeur prend en charge la commande de la lanterne d'aiguille et rétablit automatiquement la dernière commutation de la lanterne d'aiguille au démarrage du décodeur. Pour cela, il possède 2 sorties de lumière.

Inversé La sortie de l'aiguillage peut être inversée. Cela permet par exemple de commuter des aiguillages tournant en sens inverse avec la même adresse.

Petits pas Tu peux régler précisément le nombre de pas à effectuer sur 1024 pas (de l'avant vers l'arrière) ainsi que le temps de rotation. La course de réglage est réglable jusqu'à 11 mm maximum.

Sur commande Grâce aux 2 entrées de contact, tu peux faire fonctionner le moteur manuellement, via un autre décodeur ou même de manière analogique. Il en va de même pour les boutons-poussoirs intégrés.

Installation

Connexions Le décodeur dispose de tous les câbles de connexion pour un montage direct.

Fixation Le décodeur peut être simplement collé sous le panneau et ne génère pas de chaleur. Une pastille adhésive est fournie.
