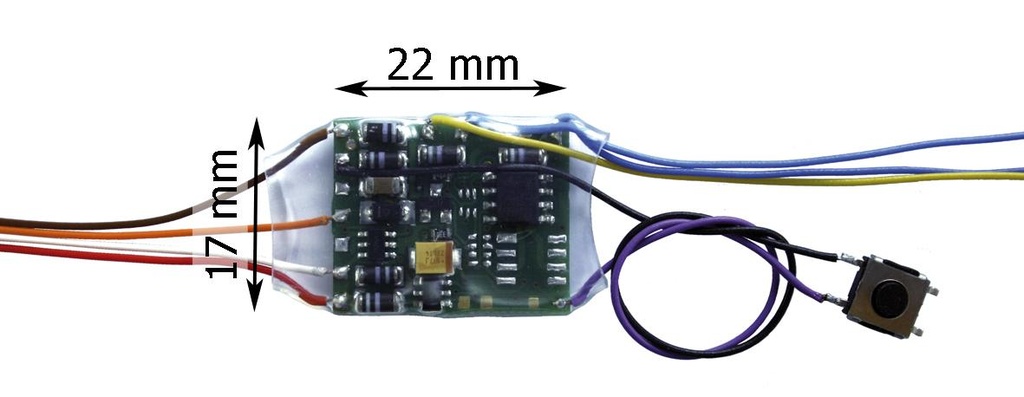

Décodeur d'aiguillage simple WD-31
pour la commande d'un article magnétique ou d'un signal lumineux principal à deux positions
une sortie commutable supplémentaire (par exemple pour le raccordement de la lanterne d'aiguillage)
protégé contre les courts-circuits par une gaine thermorétractable
avec câbles de raccordement et bouton-poussoir soudés
Domaines d'application

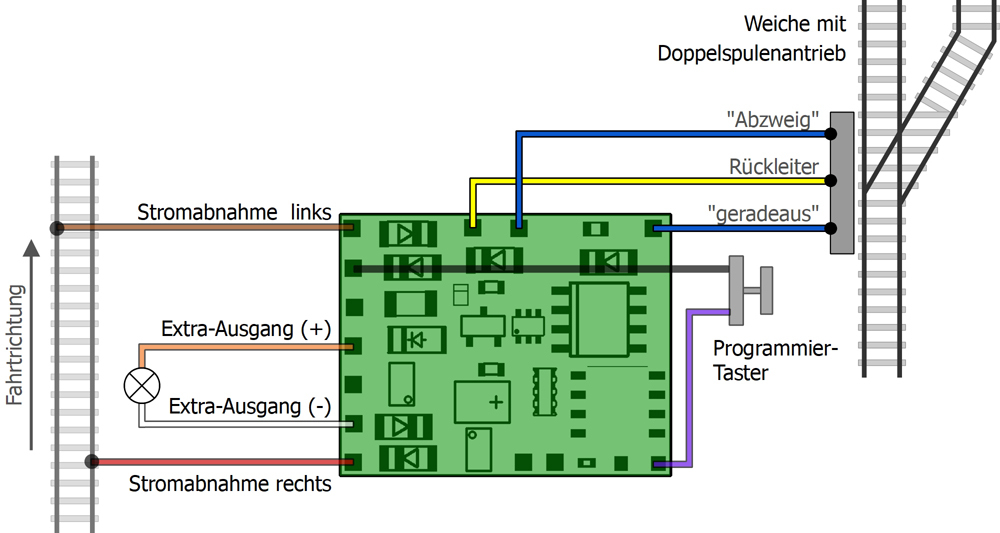

Aiguillages à double bobine d'entraînement
Signaux de forme à double bobine d'entraînement
Dételeur

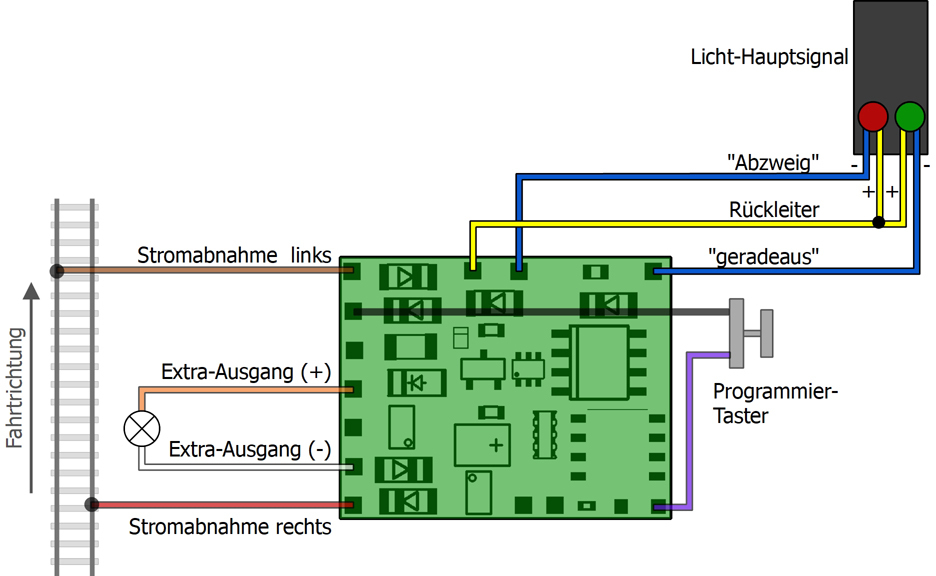

Signaux principaux lumineux à deux positions
Formats numériques
DCC + MM : oui (détection automatique du format). Les deux sorties peuvent être commutées soit en mélangeant les commandes DCC et Motorola, soit en alternance au format DCC et Motorola.
mfx : non
Selectrix : non
Plage d'adresses
Adresses d'aiguillage DCC : 1 - 2 040
Adresses d'aiguillage MM : 1 - 1 020
Formats de retour d'information
RailCom : non
RailCom plus : non
DCC-A : non
mfx : non
Bus de données
aucun
Programmation
Centrales DCC : réglage de toutes les propriétés du décodeur via des variables de configuration (CV)
alternativement : réglage de l'adresse du décodeur à l'aide du bouton de programmation
Centrales Motorola : réglage de l'adresse du décodeur à l'aide du bouton de programmation, modification des autres propriétés du décodeur impossible.
Options de réglage
Temps de commutation (« On-Time ») : la durée des impulsions pour la commutation des éléments magnétiques peut être réglée dans les CV sur une valeur comprise entre 50 ms et environ 12 secondes.
Temps de transition : lors du passage entre les deux états d'un signal lumineux principal, une transition en douceur est possible. La durée peut être réglée dans les CV sur une valeur comprise entre 10 ms et environ 25 secondes
Commande avec les commandes de commutation d'aiguillage DCC ou MM
Commandes de commutation d'aiguillage DCC ou MM
Reconnaissance automatique du format
Commande par commandes de locomotive DCC
impossible
Sorties
2 sorties de commutation pour le raccordement d'un article magnétique ou d'un signal lumineux principal
Courant max. par sortie : 1 500 mA (jusqu'à 2 s) ou 800 mA (en continu)
1 sortie supplémentaire pour un consommateur supplémentaire
Courant max. : 300 mA
Relais intégrés : non
Protection contre les surcharges
aucune
Alimentation électrique
Tension numérique provenant du circuit d'amplification (c'est-à-dire via l'amplificateur intégré de la centrale numérique ou un amplificateur séparé)
