Formats numériques
DCC + MM : oui (détection automatique du format). Les 12 sorties peuvent être commutées aussi bien de manière mixte via des commandes DCC et Motorola que de manière alternée au format DCC et Motorola.
mfx : non
Selectrix : non
Plage d'adresses
Adresses d'aiguillage DCC : 1 - 2 040
Adresses de décodeurs de locomotive DCC : 1 - 510
Adresses d'aiguillage MM : 1 - 1 020
Formats de rétroaction
RailCom : non
RailCom plus : non
DCC-A : non
mfx : non
Bus de données
aucun
Programmation
Centrale DCC : réglage de toutes les propriétés du décodeur via des variables de configuration (CV).
Alternative : réglage de l'adresse du décodeur à l'aide du bouton de programmation. Les 12 paires de sorties sont réparties en trois blocs d'adresses de 4, auxquels vous pouvez attribuer séparément l'adresse de votre choix.
Centrale Motorola : réglage de l'adresse du décodeur à l'aide du bouton de programmation. La modification des autres propriétés du décodeur n'est pas possible avec les centrales Motorola pures.
Possibilités de réglage (programmation CV)
Temps de commutation (« On-Time ») :
réglage séparé pour chacune des 12 paires de sorties
Longueur des impulsions pour la commutation d'articles magnétiques : max. 25,5 secondes

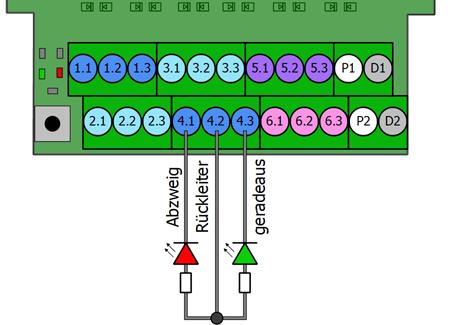

pour allumer et éteindre des consommateurs (par ex. LED) : réglage sur « infini »
Commande via les adresses d'aiguillage ou de locomotive
Commande avec les commandes d'aiguillage DCC ou MM
Commandes d'aiguillage DCC ou MM
Reconnaissance automatique du format
Les sorties peuvent être commutées de manière mixte via des commandes DCC et Motorola
Les sorties peuvent être commandées alternativement au format DCC et Motorola
Commande avec des commandes de locomotive DCC
Spécialement conçu pour l'utilisation de commandes numériques DCC qui n'envoient pas de commandes d'aiguillage
Alternative à la commande avec des commandes d'aiguillage
Commutation des 4 sorties via les fonctions F1 à F4
Sorties de commutation
Nombre : 12 x 2
Courant max. par sortie : 1 500 mA (jusqu'à 2 s) ou 800 mA (en continu)
Courant total max. : 2 000 mA
Relais intégrés : non
Protection contre les surcharges
Oui. Si un court-circuit se produit lors de la commutation d'un accessoire connecté, le processus de commutation est interrompu et les LED sur la carte clignotent rapidement.
Tension d'alimentation
Tension numérique provenant du circuit booster (c'est-à-dire via le booster intégré de la centrale numérique ou un booster séparé)
ou transformateur séparé / bloc d'alimentation séparé (pour soulager le circuit numérique)
