Contenu de la livraison

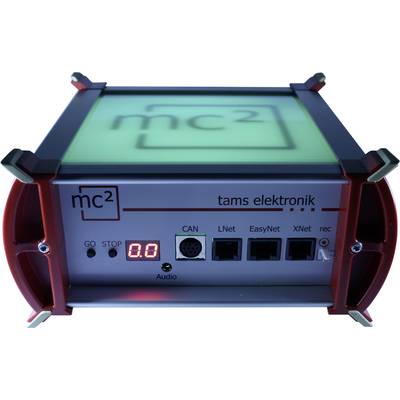

une mc² | Centrale numérique MasterControl 2
Bloc d'alimentation MEAN WELL GSM160B24-R7B (version V2-6) ou MEAN WELL GSM220B24-R7B (version V2-9) pour l'alimentation de la centrale et des voies dans la section booster du booster intégré
Câble d'alimentation pour bloc d'alimentation. Modèle avec fiche Euro (CEE 7/16) et fiche pour prise de câble d'alimentation (modèle européen / C7)
Câble patch avec connecteurs RJ 45 (longueur : 1,80 m, au moins Cat. 5e )
Connecteurs pour les raccordements à la voie principale et à la voie de programmation
Connecteurs pour le raccordement à des boosters externes
Connecteurs RJ 45 factices
Supports pour la fixation du mc²
Guide de mise en service. Le mode d'emploi comprend également le manuel, qui peut être téléchargé sur l'interface Web de la centrale, et les aides directes à côté des champs de saisie.
Feuille d'autocollants pour l'étiquetage des câbles de raccordement
Les informations concernant la centrale
Protocoles numériques
Motorola-I et -II
DCC (conforme aux normes NMRA et RCN)
m3 (pour la commande des décodeurs mfx, pas de retours d'informations)
Adresses des décodeurs de véhicules :
Motorola : 255 (1 – 255)
DCC : 10 239 (1 – 10239)
m3 : 16 384
Niveaux de vitesse (pas):
Motorola : 14 ou 27 (a ou b)
DCC : 14, 28 ou 128
m3 : 126
Fonctions :
Motorola : fonction, f1 à f4
DCC : f0 à f31 ou f32.768
m3 : f0, f1 à f31
Adresses des décodeurs accessoires :
Motorola : 1 020 (1 – 1 020)
DCC : 2 040 (1 – 2 040)
m3 : ---
Formats de retour d'information :
RailCom
Interfaces
Pour le raccordement d'appareils de commande externes (manettes) :
Bus CAN Märklin (mini-Din 10 broches)
LocoNet (RJ 12)
EasyNet (RJ 45)
XpressNet (RJ 12)
rec / « Sniffer » (2 broches, RM 2,54 mm)
Pour le raccordement de la rétrosignalisation :
Bus CAN Märklin (10 broches)
LocoNet (RJ12)
s88-N (RJ45) | Nombre max. de modules s88 : 52 modules s88 ou compatibles s88 (832 contacts)
BiDiB (RJ45) | Nombre max. de nœuds BiDiB : 31 dans un niveau
Interface informatique :
LAN (RJ 45) / TCP | Protocoles : BiDiB, p50x et Z21
Interface audio :
Sortie ligne pour le raccordement d'enceintes actives ou d'amplificateurs (fiche jack stéréo 2,5 mm)
Interfaces pour boosters externes :
Compatible Märklin
Conforme DCC
BiDiB
LocoNet (versions V2-6 et V2-9 uniquement)
Sorties de voie
Voie principale
Voie de programmation DCC
Caractéristiques électriques
Alimentation électrique :
24 volts tension continue
Bloc d'alimentation pour l'alimentation de la centrale et des voies dans la section booster du booster intégré, inclus dans la livraison
Courant total maximal :
Versions V1 et V2-6 : 6,67 A
Versions V2-9 : 9,2 A
Courant maximal pour les appareils numériques externes :
au total : 1 200 mA. Cette indication se réfère à tous les appareils numériques connectés aux interfaces CAN, LocoNet, EasyNet, XpressNet et BiDiB, qui sont alimentés en courant via le bus correspondant.
pour les modules s88 : 200 mA maximum
pour les modules LocoNet : 500 mA maximum
Booster intégré
Tension de sortie :
8 à 22 V tension numérique (régulée)
réglable par paliers de 1 V
Courant de sortie maximal :
Versions V1 et V2-6 : 1 à 6,5 A
Versions V2-9 : 1 à 9 A
réglable par paliers de 0,5 A
Puissance absorbée :
Versions V1 et V2-6 : max. 143 watts
Versions V2-9 : max. 198 watts
Formats numériques :
DCC
Motorola
m3
Format de retour d'information : RailCom
RailCom-Cutout désactivable
Détecteur RailCom global intégré
Signal de sortie :
symétrique
Sécurité :
coupure automatique en cas de surcharge (« coupure en cas de court-circuit »)
Sensibilité aux courts-circuits : 10 – 2 000 ms (réglable)
Dimensions et poids de la centrale (sans bloc d'alimentation)
Dimensions : 175 x 154 x 82 mm
Poids : env. 831 g
Le bloc d'alimentation est fourni
